Pomoćna oprema za sakupljanje prašine odnosi se na potporne komponente instalirane uz primarnu jedinicu za sakupljanje prašine za upravljanje protokom zraka, zaštitu sustava i održavanje dosljednog usisavanja u cijelom objektu. To uključuje kanale, ventile, filtarske elemente, hvatače iskri, prigušivače i prigušivače, od kojih se svaki bavi određenim dijelom kretanja zraka i čestica kroz cijeli sustav.
Razvodni kanali i protuprovalna vrata Usmjerite i kontrolirajte protok zraka do svake radne točke
Filtri i separatori Hvatanje čestica prije ispuha ili povratnog zraka
Hvatači iskri Smanjite rizik od paljenja od vrućih čestica
Prigušivači i amortizeri Upravljajte bukom i regulirajte ravnotežu protoka zraka
Kako rade sakupljači prašine
Sustav za sakupljanje prašine uvlači zrak, zajedno s prašinom i krhotinama u zraku, kroz mrežu kanala u središnju jedinicu gdje se čestice odvajaju od struje zraka prije nego što se pročišćeni zrak ispusti ili vrati u radni prostor. Kolektor jezgre stvara usisavanje kroz ventilator ili puhalo, dok pomoćna oprema koja ga okružuje određuje koliko učinkovito to usisavanje doseže svaku točku upotrebe, koliko se dobro filtriraju čestice i koliko sigurno sustav radi tijekom vremena.
Pojednostavljeni put protoka zraka: zrak izvučen iz radne točke prolazi kroz otvor za zračenje i kanale, filtrira se i izlazi kroz kolektorski ventilator.
Vrste pomoćne opreme za skupljanje prašine
Razvod kanala and Fittings
Krute ili fleksibilne cijevi koje usmjeravaju protok zraka od pojedinačnih radnih točaka do središnjeg kolektora, s koljenima, zupčanicima i reduktorima koji utječu na ukupni otpor sustava.
Blast Gates
Ručni ili automatizirani ventili koji otvaraju ili zatvaraju protok zraka prema određenoj grani, omogućujući da se usis usmjeri tamo gdje je trenutno potreban.
Filtarski ulošci i vrećice
Mediji koji hvataju fine čestice prije ispuštanja ili vraćanja zraka, s učinkovitošću filtracije i površinom koji utječu na kvalitetu zraka i otpor protoka zraka.
Hvatači iskri
Uređaji instalirani ispred medija za filtriranje kako bi se smanjio rizik od vrućih čestica ili iskri koje dopiru do zapaljivih površina filtera.
Prigušivači zvuka
Komponente instalirane na ulazu ili izlazu ventilatora za smanjenje radne buke koju stvara kretanje zraka kroz sustav.
Prigušivači
Uređaji koji reguliraju ravnotežu protoka zraka kroz više grana, pomažući u održavanju dosljednog usisavanja u sustavu s više točaka.
CFM zahtjevi i razmatranja protoka zraka
Kubične stope u minuti, ili CFM, opisuje volumen zraka koji sustav za sakupljanje prašine prolazi kroz određenu točku u kanalu. Potrebna CFM ovisi o broju i vrsti spojenih radnih točaka, promjeru kanala i otporu koji stvaraju spojnice, filtri i druge pomoćne komponente. Premali kanali ili previše otvorenih ventilacijskih vrata u odnosu na nazivni kapacitet kolektora mogu smanjiti efektivni CFM koji doseže bilo koju točku, čak i kada sam glavni kolektor normalno funkcionira.
| Faktor | Učinak na potrebni CFM |
| Promjer kanala | Manji promjeri povećavaju brzinu zraka, ali smanjuju ukupni volumen koji se kreće pri određenom tlaku |
| Broj otvorenih protuprovalnih vrata | Više istovremeno otvorenih grana dijeli dostupno usisavanje na više točaka |
| Duljina kanala i priključci | Dulje trčanja i više laktova povećavaju otpor, smanjujući učinkovit protok zraka |
| Učitavanje filtra | Napunjeni filtar povećava otpor i smanjuje protok zraka dok se ne očisti ili zamijeni |
| Zahtjev za alat ili radnu točku | Svaki povezani alat ili proces obično ima minimalni CFM potreban za učinkovito snimanje |
Uobičajeni problemi sa sakupljačem prašine
Mnogi problemi koji se pripisuju glavnoj kolektorskoj jedinici zapravo potječu od pomoćne opreme koja je okružuje. Glasan rad uparen sa smanjenim usisavanjem, na primjer, često ukazuje na ograničenje protoka zraka, a ne na neispravan ventilator, budući da ograničeni protok zraka može uzrokovati da ventilator radi pri većem efektivnom opterećenju, a istovremeno pruža manje upotrebljivo usisavanje na radnoj točki.
| Simptom | Vjerojatni uzrok |
| Glasan rad s malim usisavanjem | Blokiran ili premalen kanal, opterećen filtar ili previše otvorenih ventilacijskih otvora |
| Neravnomjerno usisavanje preko radnih točaka | Loše uravnotežene prigušnice ili nedosljedna veličina kanala preko grana |
| Smanjeni protok zraka tijekom vremena | Filtarski medij dostiže kapacitet bez čišćenja ili zamjene |
| Pretjerane vibracije ili zveckanje | Labavi spojevi kanala ili priključci nisu pravilno zabrtvljeni |
Kako učiniti skupljač prašine učinkovitijim
Poboljšanje ukupne učinkovitosti sustava općenito uključuje rješavanje pomoćna oprema za sakupljanje prašine nego sama kolektorska jedinica. Odgovarajuće dimenzioniranje cjevovoda za traženi CFM, smanjivanje nepotrebnih koljena i spojnica, držanje zatvorenih ventilacijskih vrata na neiskorištenim granama i održavanje filterskog medija prema redovnom rasporedu, sve to doprinosi održavanju protoka zraka bliže nazivnom kapacitetu sustava. Automatizirana zračna vrata koja se otvaraju samo za alat koji se trenutno koristi također mogu smanjiti broj otvorenih grana koje se natječu za dostupno usisavanje u bilo kojem trenutku.
Vrste sustava za sakupljanje prašine
| Vrsta sustava | Metoda odvajanja | Tipična primjena |

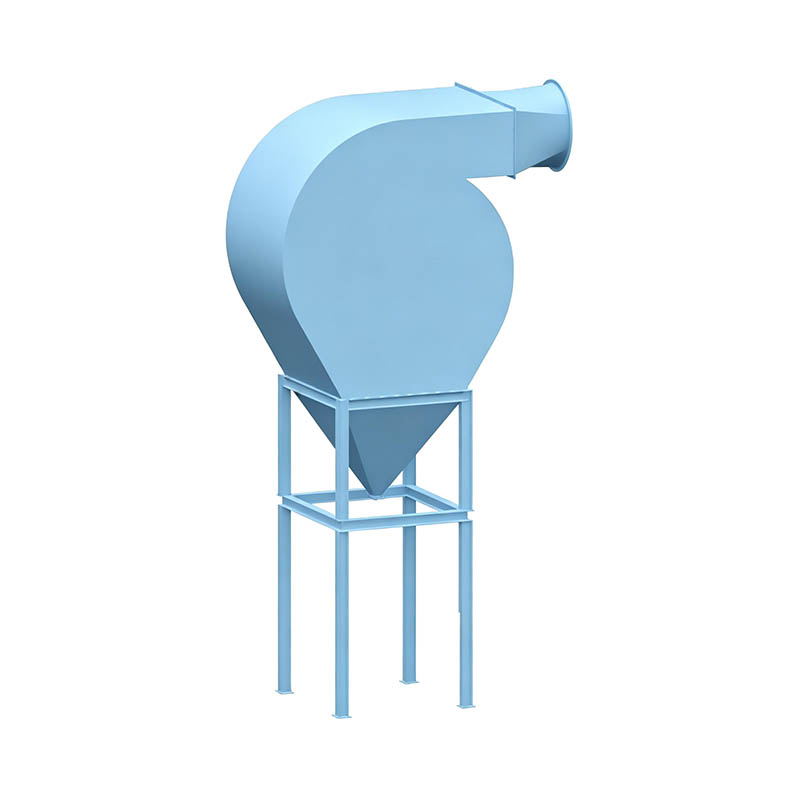

| Ciklonski separator | Centrifugalna sila odvaja veće čestice prije filtracije | Postrojenja koja stvaraju krupni otpad uz finu prašinu |
| Vrećasti kolektor | Filtarske vrećice od tkanine hvataju čestice dok zrak prolazi | Opće industrijsko sakupljanje prašine s umjerenim protokom zraka |
| Sakupljač patrona | Nabrani filtarski ulošci pružaju veću površinsku filtraciju | Prijave koje zahtijevaju finije filtriranje u kompaktnijem otisku |
Scenariji primjene
- Objekti za obradu drveta: Višestruke radne točke stroja zahtijevaju uravnotežen protok zraka kroz opremu koja radi istovremeno.
- Izrada metala: Sustavi koji zahtijevaju hvatače iskrenja zbog vrućih čestica koje nastaju tijekom procesa rezanja ili brušenja.
- Okruženje obrade hrane: Sustavi za kontrolu prašine koji zahtijevaju filtraciju prilagođenu specifičnim karakteristikama čestica i standardima čistoće objekta.
- Opća proizvodnja: Mreže kanala s više grana povezuju nekoliko procesnih točaka na zajednički središnji kolektor.
Razmatranja odabira pomoćne opreme
- Usklađivanje promjera kanala sa zahtjevima CFM: Premali kanali ograničavaju protok zraka bez obzira na nazivni kapacitet kolektora.
- Filtarski medij prikladan za vrstu čestica: Različiti procesi stvaraju čestice različitih veličina i karakteristika, utječući na to koji filtarski medij ima najbolje rezultate.
- Konfiguracija izlaznih vrata: Ručna vrata odgovaraju manjim sustavima, dok automatizirana vrata odgovaraju objektima s čestom promjenom radnih mjesta.
- Potreban hvatač iskri: Postupci koji stvaraju vruće čestice ili iskre trebaju uključivati hvatače iskri ispred medija za filtriranje kako bi se smanjio rizik od paljenja.
- Zahtjevi za kontrolu buke: Objekti s okruženjima osjetljivim na buku mogu zahtijevati prigušivače dimenzionirane prema volumenu protoka zraka kolektora.
Savjeti za održavanje sustava za sakupljanje prašine
- Redovito provjeravajte i čistite filterske medije: Opterećeni filtar povećava otpor i smanjuje protok zraka kroz povezani sustav.
- Provjerite curenje spojeva kanala: Labavi spojevi smanjuju učinkovito usisavanje i mogu omogućiti česticama da pobjegnu u okolni prostor.
- Provjerite rad protuprovalnih vrata: Vrata koja se ne otvaraju ili zatvaraju u potpunosti mogu stvoriti neravnomjernu raspodjelu protoka zraka po granama.
- Pratite stanje hvatača iskri: Nakupljanje ili oštećenje može smanjiti njihovu učinkovitost u procesima koji stvaraju vruće čestice.
Uobičajene pogreške i zanemarena razmatranja
- Niže dimenzionirane cijevi u odnosu na kapacitet kolektora: To ograničava učinkovit protok zraka čak i kada glavna jedinica radi ispravno.
- Ostavljanje neiskorištenih protuprovalnih vrata otvorenima: Ovo nepotrebno dijeli dostupno usisavanje na grane koje se trenutno ne koriste.
- Odgađanje održavanja filtera: Opterećen filter jedan je od najčešćih uzroka postupnog smanjenja performansi sustava.
- Zanemarivanje potreba kontrole buke tijekom početnog projektiranja: Dodavanje prigušivača nakon instalacije često je teže nego uzeti u obzir kontrolu buke tijekom početnog planiranja sustava.
Zaključak
Pomoćna oprema za sakupljanje prašine igra središnju ulogu u djelotvornosti sustava za sakupljanje prašine, često uzimajući u obzir probleme za koje se čini da potječu iz glavne kolektorske jedinice. Ispravno dimenzioniranje cjevovoda, održavanje filtarskog medija, odgovarajuća konfiguracija zaštitnih otvora i uključivanje hvatača iskrenja i prigušivača gdje je potrebno, sve to doprinosi dosljednom protoku zraka i sigurnijem, tišem radu tijekom vijeka trajanja sustava.
Često postavljana pitanja
Koji su CFM zahtjevi za sakupljač prašine?
Potreban CFM ovisi o broju spojenih radnih točaka, promjeru kanala i otporu koji stvaraju spojnice i filtri, pri čemu svaki alat ili proces obično treba minimalni protok zraka za učinkovito hvatanje.
Koji su uobičajeni problemi sa sakupljačem prašine?
Glasan rad s malim usisavanjem, neravnomjeran protok zraka kroz radne točke, postupno smanjena učinkovitost zbog opterećenja filtra i vibracije zbog labavih spojeva kanala među najčešćim su problemima.
Kako se skupljač prašine može učiniti učinkovitijim?
Ispravno dimenzioniranje cjevovoda, smanjenje nepotrebnih spojnica, zatvaranje neiskorištenih ventilacijskih otvora i redovito održavanje medija za filtriranje pomaže u održavanju protoka zraka bliže nazivnom kapacitetu.
Zašto moj sakupljač prašine zvuči glasno uz vrlo malo usisavanja?
Ova kombinacija obično ukazuje na ograničeni protok zraka iz začepljenog kanala, opterećenog filtra ili previše otvorenih ventilacijskih vrata, a ne na grešku u samom glavnom ventilatoru.
Koje vrste sustava za sakupljanje prašine postoje?
Ciklonski separatori, vrećasti kolektori i patronski kolektori uobičajeni su tipovi, od kojih svaki koristi različitu metodu odvajanja čestica prikladnu za različite primjene.
Koja pomoćna oprema podržava sustav za sakupljanje prašine?
Razvod kanala, blast gates, filter cartridges or bags, spark arrestors, silencers, and dampers each support a specific aspect of airflow management and system safety.
